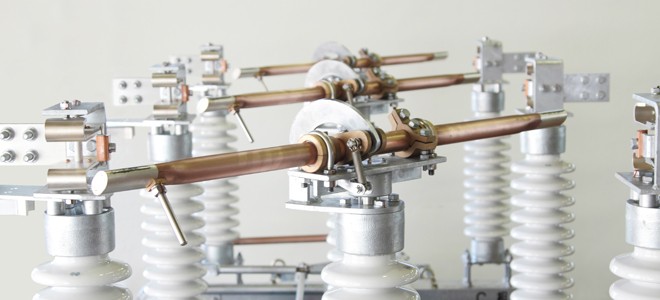

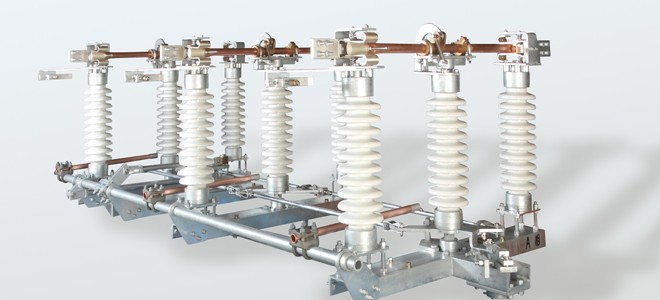

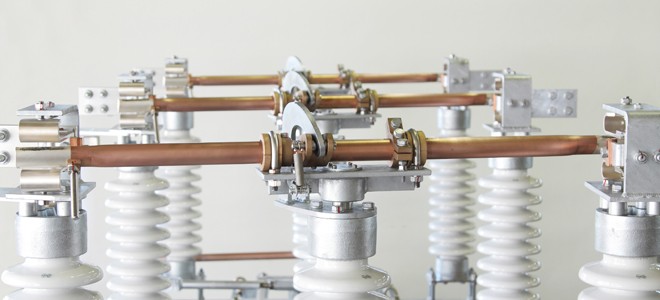

水平二点切LS LOH
定格電圧36k～84kV定格電流600～2000A屋外用の三相一括投入の線路開閉器

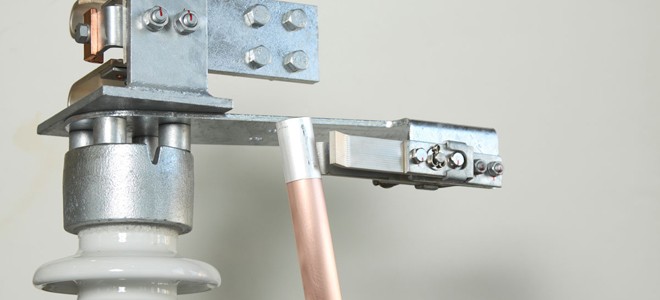

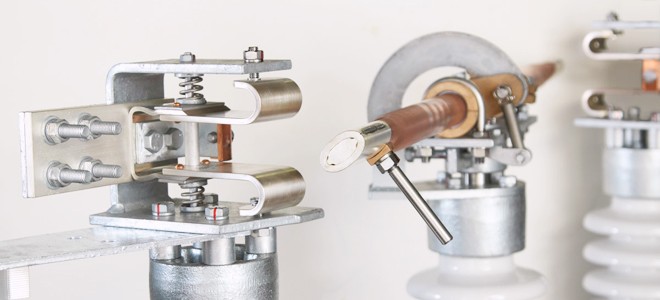

一相あたり二点の接触部構造となっており、三相一括投入で同相中心部が水平に回転します。操作が確実かつ軽快に出来る構造として、ブレードの動作を直投入式ではなく捻回式にしております。機構部には外部からの異物に対する軸受けの保護及びグリース漏れ防止機能を持つステンレス製シールド玉軸受けを採用し、省メンテナンス化を図りました。また、接触部に銀グラファイトを採用して無注油化を図ると共に、ピン連結部にはオイルレスブッシュを採用し、経年変化による操作力増大を防止しています。
詳細情報
| 製品番号 | 主な仕様 |
|---|---|
| LOH-2C 84kV 800A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、800A、取付方向水平、F-F接続、自冷、質量670～840kg、接触部仕上：銀-銀グラファイト接触 |
| LOH-2C 84kV 1200A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、1200～2000A共通、取付方向水平、F-F接続、自冷、質量670～840kg、接触部仕上：銀-銀グラファイト接触 |
| LOH-2C 84kV 2000A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、2000A、取付方向水平、F-F接続、自冷、質量700～870kg、接触部仕上：銀-銀グラファイト接触 |
