水冷フィーダー
ホースの最小曲げR350

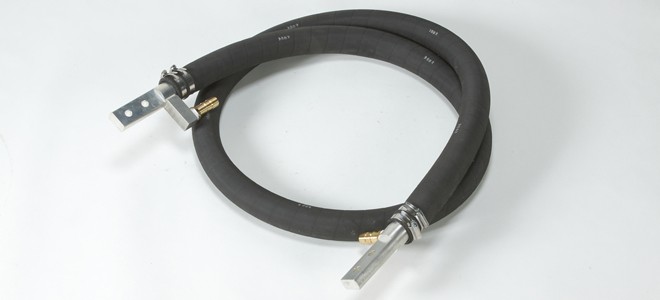

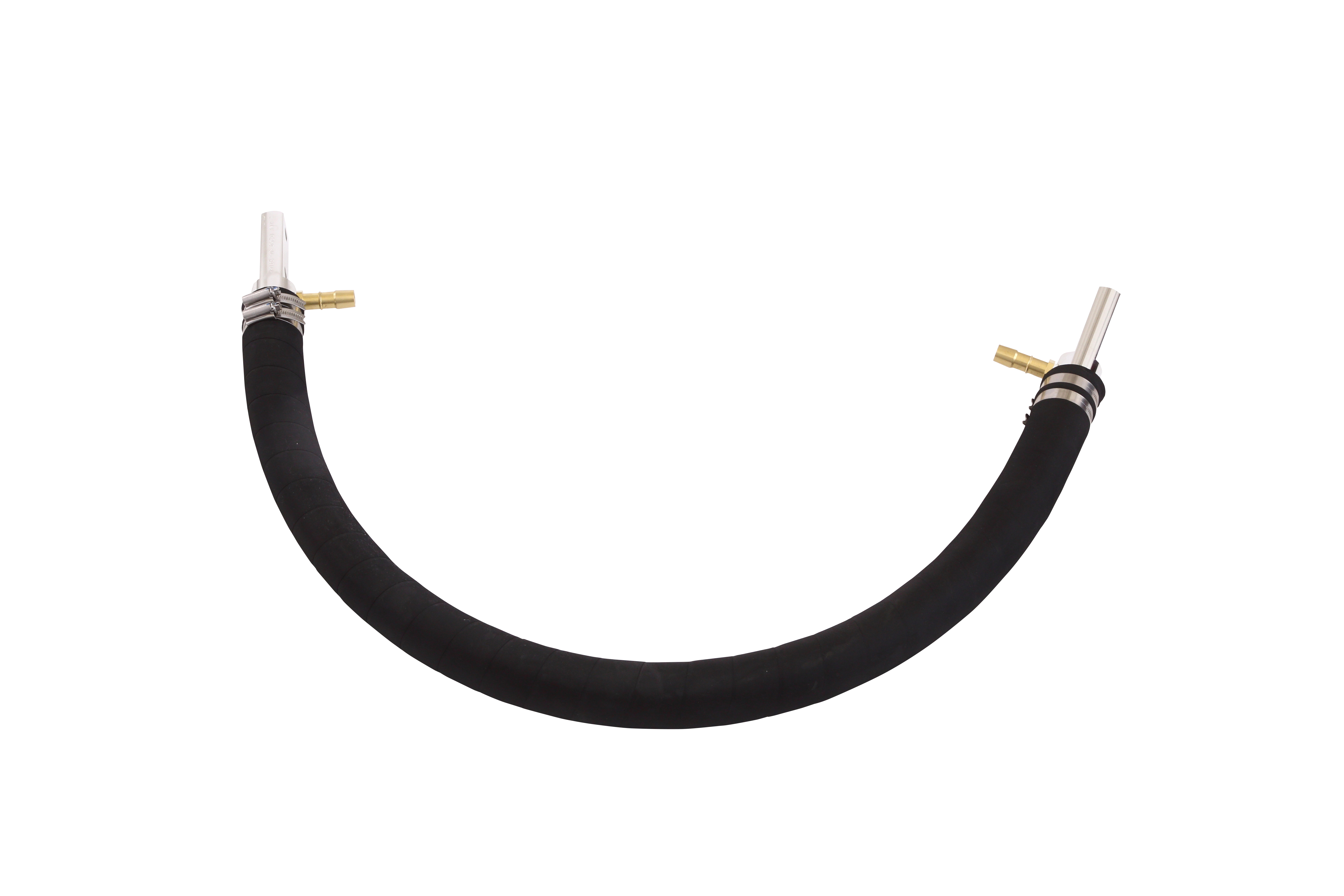

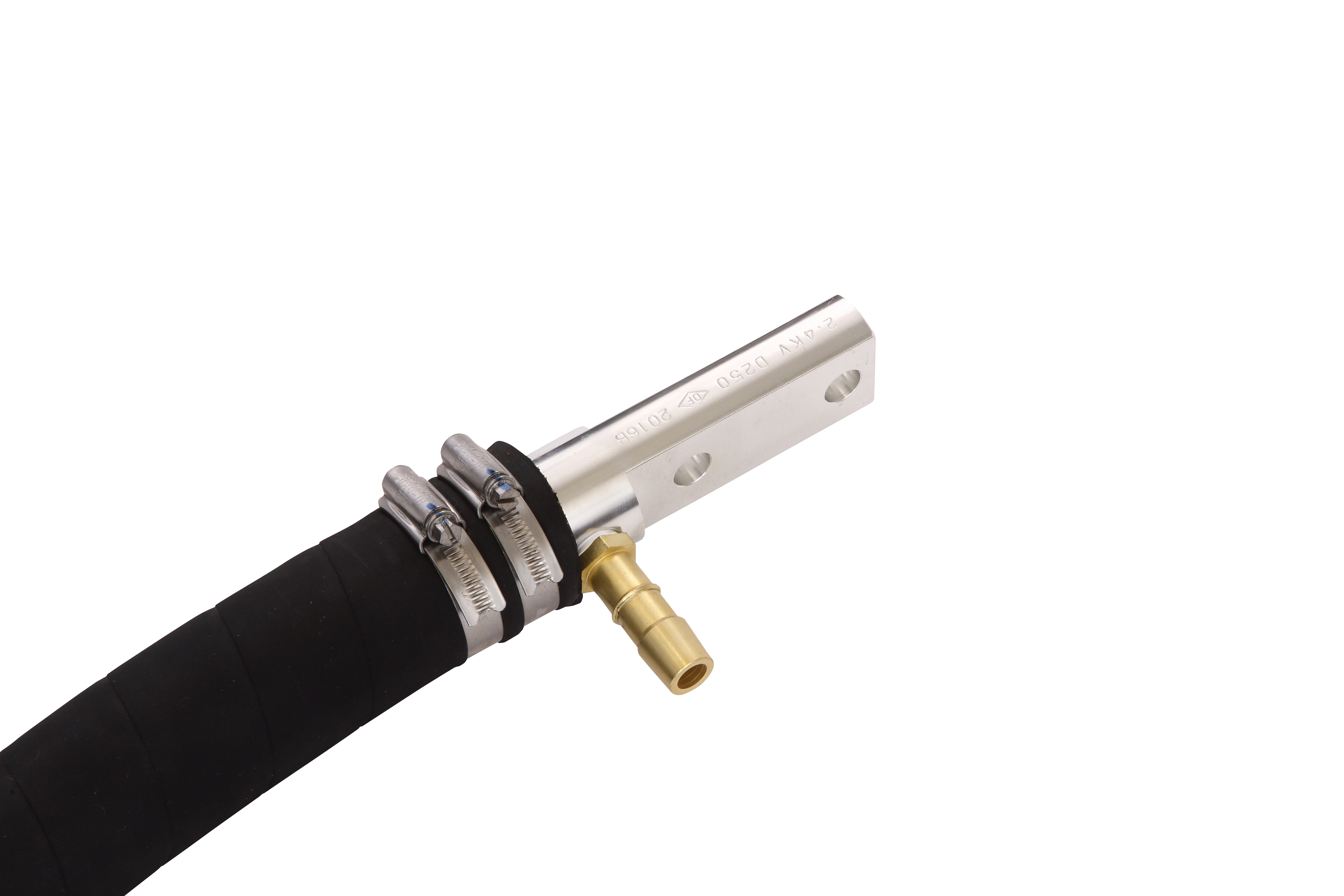

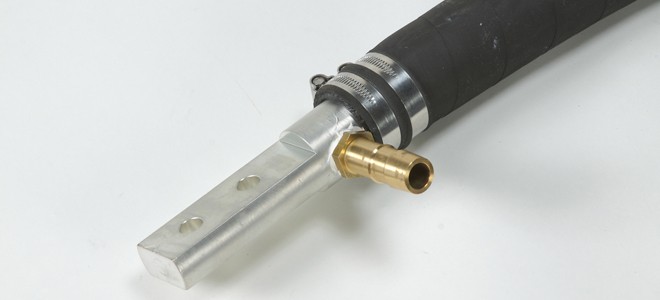

定格電圧2.4kV以下 フィーダーを水で冷却する水冷フィーダーです。銅ブスバーに比べて可とう性があるため、可動物などへの接続に適しています。フィーダーサイズとして断面積は200sq～450sq、長さは800mm～10,000mm程度までの製作実績があります。
詳細情報
| 製品番号 | 主な仕様 | 図面 |
|---|---|---|
| FAF072 | 定格電圧：2.4kV、耐水圧：0.69MPa(水圧試験30分間） 電流参考値：商用周波50/60Hz 3750A（流量=1分間で20ℓ程度の場合） D=250m㎡、L=500～10000mm |
図面PDF |
