水平一点切LS LOG

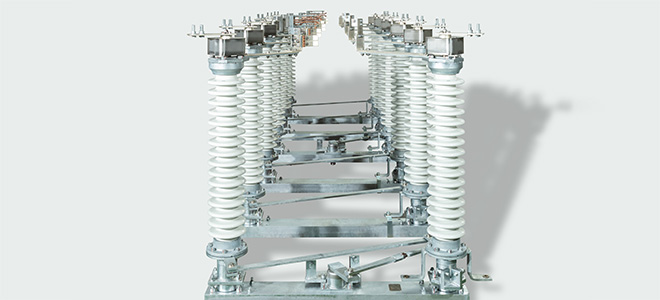

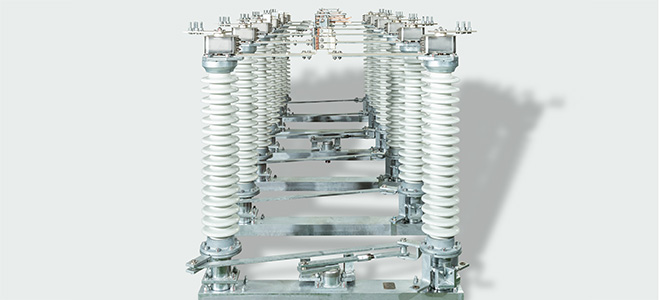

定格電圧84kV定格電流800～2000A屋外用三相一括投入の線路開閉器

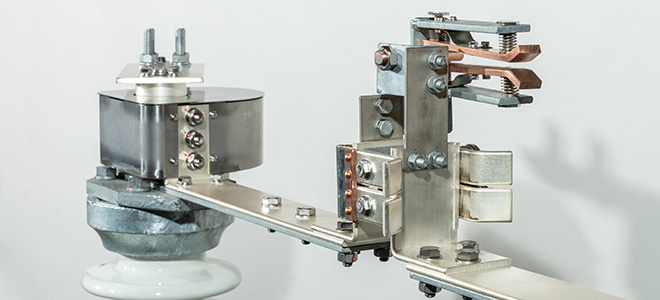

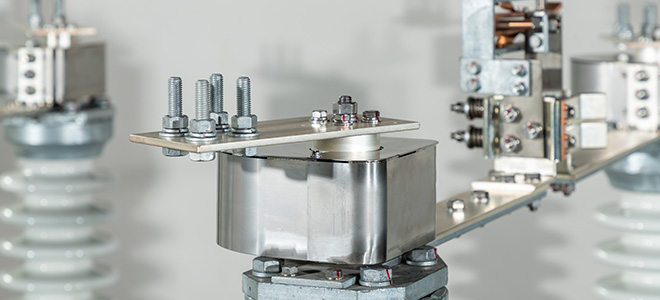

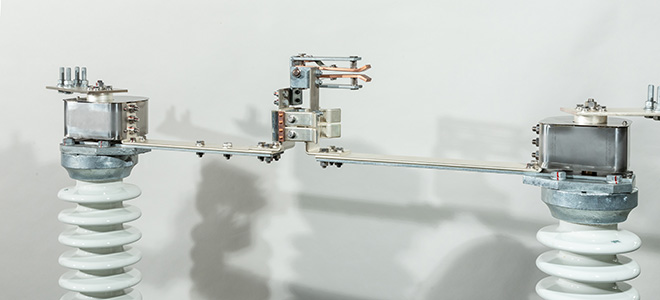

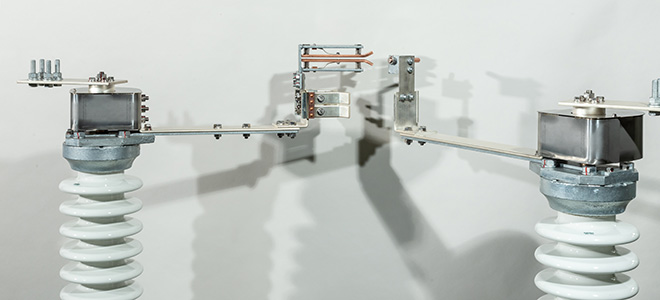

単極につき一点の接触部構造となっており、三相一括投入で観音開きのように水平に開閉します。操作が確実かつ軽快に出来る構造として、回転ヒンジ部に薄銅板を重ね合わせたフレキ端子を使用、ステンレス製のカバーにより氷結防止対策を施してあります。ブレードどうしが押し合い構造となっているため、碍子の微小変位を吸収し、接点投入時の安定化を図っています。また、接触部に銀グラファイトを採用して無注油化を図ると共に、ピン連結部にはオイルレスブッシュを採用し、経年変化による操作力増大を防止しています。
詳細情報
| 製品番号 | 主な仕様 |
|---|---|
| LOG-2C 800A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、800A、取付方向水平、F-F接続、自冷、質量558～731kg、接触部仕上：銀-銀グラファイト接触 |
| LOG-2C 1200A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、1200A共通、取付方向水平、F-F接続、自冷、質量558～731kg、接触部仕上：銀-銀グラファイト接触 |
| LOG-2C 2000A 中部電力㈱殿規格品 | 屋外用、三相一括電動式、84kV、2000A共通、取付方向水平、F-F接続、自冷、質量599～774kg、接触部仕上：銀-銀グラファイト接触 |
